РАЗРАБОТКА, СБОРКА и ПРОГРАММИРОВАНИЕ

ШКАФ УПРАВЛЕНИЯ ИТП 1 ЗОНЫ

управление 1 зоной системы отопления с подпиткой и 1 зоной системы ГВС
  • ЖК Новая Ботаника, 4 очередь, Екатеринбург, 2020

ЗАЯВКА

    Шкаф управления ИТП 1 зоны
    ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС

    Тепловой пункт

    Тепловой пункт (ТП) — комплекс устройств, расположенный в обособленном помещении, состоящий из элементов тепловых энергоустановок, обеспечивающих присоединение этих установок к тепловой сети, их работоспособность, управление режимами теплопотребления, преобразование, регулирование параметров теплоносителя и распределение теплоносителя по видам потребителей.

    Основными задачами ТП являются:

    • учет тепловых потоков и расходов теплоносителя
    • контроль параметров теплоносителя
    • регулирование расхода теплоносителя
    • распределение теплоносителя по системам потребления теплоты
    • преобразование вида теплоносителя или его параметров
    • защита местных систем от аварийного повышения параметров теплоносителя
    • заполнение и подпитка систем потребления теплоты
    • подготовка воды для систем горячего водоснабжения
    • отключение систем потребления теплоты

    В типичном ТП имеются следующие системы снабжения потребителей тепловой энергией:

    • Система горячего водоснабжения (ГВС). Предназначена для снабжения потребителей горячей водой. Различают закрытые и открытые системы горячего водоснабжения.
    • Система отопления. Предназначена для обогрева помещений с целью поддержания в них заданной температуры воздуха. Различают зависимые и независимые схемы присоединения систем отопления.
    • Система вентиляции. Предназначена для обеспечения подогрева поступающего в вентиляционные системы зданий наружного воздуха.
    ЗАДАЧА/ПРОБЛЕМА

    Техническое задание заказчика

    • Количество вводов питания - 1
    • Погодозависимое управление температурой в системе отопления (привод двухходового клапана ARV 152) + работа по графику тепловой сети
    • Управление двумя циркуляционными насосами TOP-SD 50/15 (3,13A), рабочий резервный, ручное/автоматическое управление
    • Управление подпиткой системы отопления (соленоидный клапан Danfoss EV220B)
    • Управление системой ГВС (электропривод регулирующего клапана ARV 153), поддержание заданной температуры теплоносителя в контуре потребителя, ограничение температуры возвращаемого теплоносителя в тепловую сеть.
    • Управление циркуляционным насосом ГВС (Grundfos TOP-Z 25/10)
    • Предусмотреть автоматический и ручной режимы работы
    • Предусмотреть защиту насосов от сухого хода, перегрева и короткого замыкания
    • Контроль параметров работы осуществляется с помощью датчиков: датчик температуры наружного воздуха ESMT, датчик температуры подачи отопления 1 зоны во внутреннем контуре и контуре теплосети ESMU, датчик температуры возврата отопления 1 зоны контуре теплосети ESMU, датчик температуры подачи ГВС 1 зоны во внутреннем контуре и контуре теплосети ESMU, датчик температуры возврата ГВС 1 зоны контуре теплосети ESMU, реле давления KPI35 в количестве 3 штук для управления работой соленоидного клапана подпитки и защиты по сухому ходу насосов циркуляции отоплениями ГВС

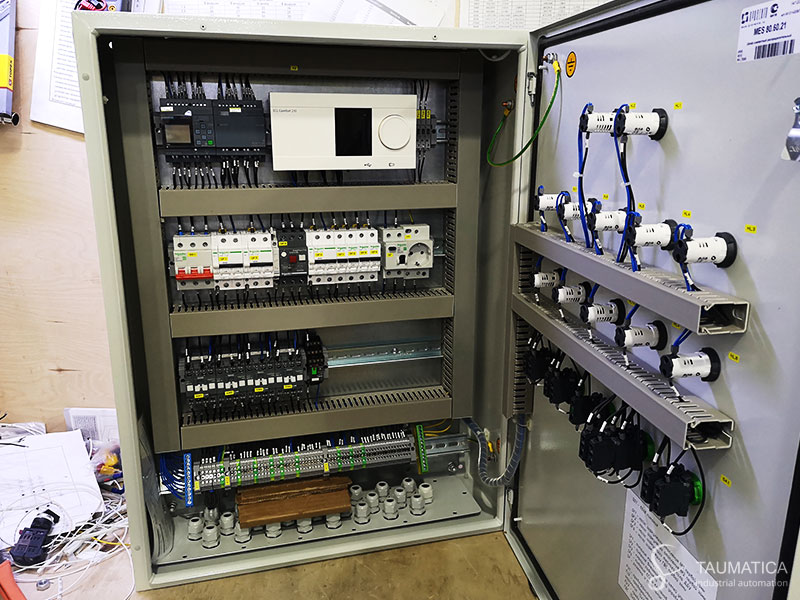

    Шкаф управления ИТП 1 зоны
    Шкаф управления ИТП 1 зоны
    РЕАЛИЗАЦИЯ

    Примененные решения



    • Контроллер Danfoss ECL310 c ключом программирования A368 для управления температурой в контуре системы отопления и ГВС

    • Логическое реле Siemens LOGO!8 230RCE с модулями расширения для управления циркуляционными насосами системы отопления, ГВС, сетевыми насосами и клапаном подпитки системы отопления.

    • Реле напряжения и перекоса фаз Новатек-Электро РНПП-311.1 для защиты от некачественных характеристик питающей сети (пропадание фаз, нарушение чередования фаз, перекос фаз, низкое или высокое напряжение)

    • Автоматические выключатели Schneider серии iK

    • Контакторы Schneider серии LC1E

    • Автоматы защиты моторов Schneider серии GZ1E для тепловой защиты двигателей насосов

    • Элементы управления и индикации Schneider серий XB5 и XB7

    РЕЗУЛЬТАТ

    Описание работы готовой системы

    Шкаф управления ИТП 1 зоны осуществляет управление нижними зонами отопления и ГВС в тепловом пункте жилого дома.

    Регулирование температуры в контуре системы отопления и горячего водоснабжения (ГВС) осуществляется с помощью контроллера Danfoss ECL Comfort 310 с картой A368.

    Температура в системе отопления регулируется в соответствии с температурным графиком и графиков подачи из тепловой сети, посредством управления открытием электропривода ARV152 регулирующего клапана. Данные по температуре наружнего воздуха контролер получает с датчика ESMT, по температуре в контуре потребителя и сети — с датчиков ESMU.

    Контроллер ECL310 регулирует температуру подачи в контур ГВС и возврата в тепловую сеть также управляя степенью открытия регулирующего двухгодового клапана в контуре ГВС. Уставки требуемой температуры подачи и возврата устанавливаются в контроллере.

    Управление циркуляционными насосами системы отопления и ГВС осуществляется с помощью логического реле Siemens LOGO!8. Защита по сухому ходу реализована по сигналам реле давления KPI35.

    Реализована возможность ручного управления открытием/закрытием регулирующих клапанов, соленоидного клапана и пуском насосов.
